思瑞浦推出16通道高精度ADC—TPAFE51760!16位分辨率,最高1MSPS采样率!

发布时间:2024-02-04 浏览次数:430 作者:思瑞浦官方微信公众号

聚焦高性能模拟芯片和嵌入式处理器研发的半导体公司——思瑞浦(3PEAK, 股票代码:688536)推出全新16通道高精度ADC——TPAFE51760。


TPAFE51760内置高精度基准,工作温度支持-40°C to +125°C,产品广泛应用于电力自动化领域中的DTU、FTU、MU等装置。



TPAFE51760产品优势

● 业界领先的±30V模拟输入过压钳位;

● 输入集成了信号调理运放,简化了采样电路,从而节省了PCB空间,提高可靠性;

● 16通道输入,单颗芯片可同时采集双回路或双路电网,可减少ADC的数量,进而节省PCB空间和成本;

● 16bit分辨率,提高装置采样精度;

● 1MSPS满足电力等大多数领域对采样时效性的要求。

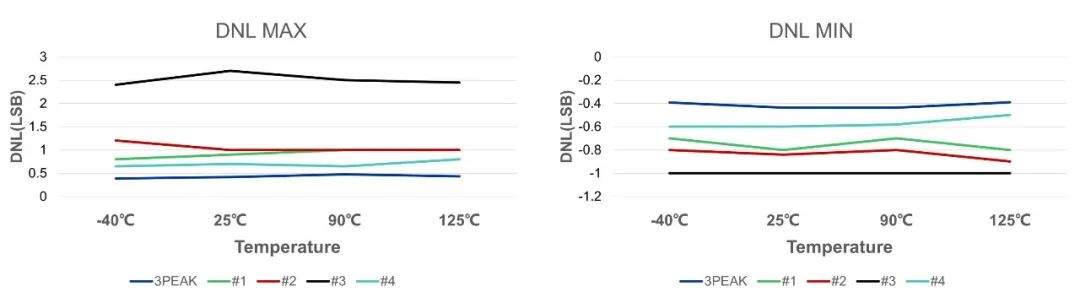

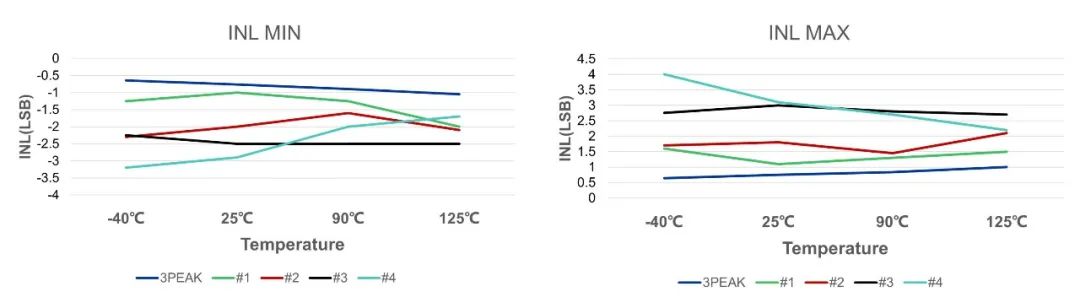

● 提供业界领先的DNL、INL性能;(#1--#4为竞品的实测数据)

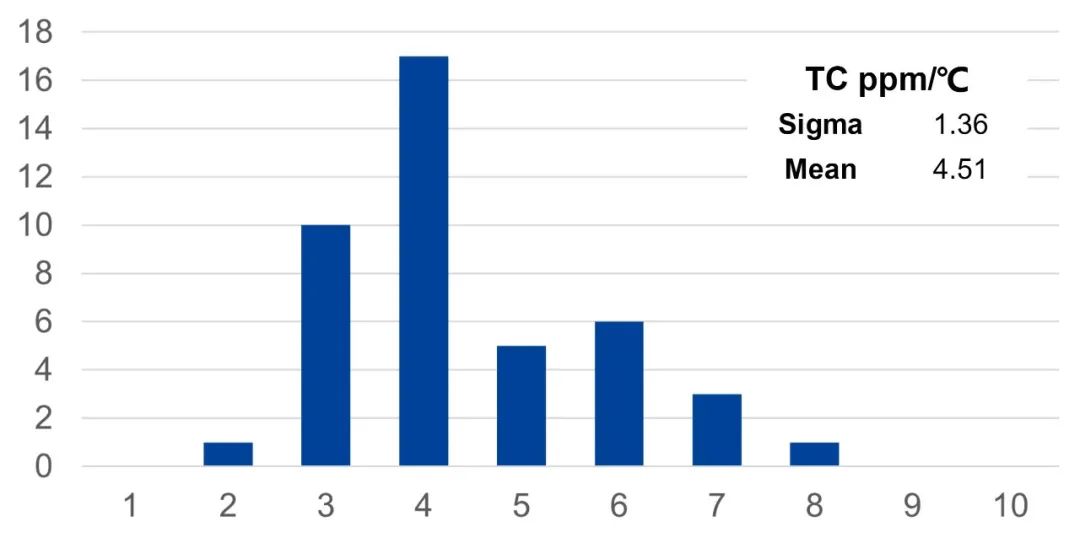

● 内置高精度基准,最大温漂<10ppm/℃;

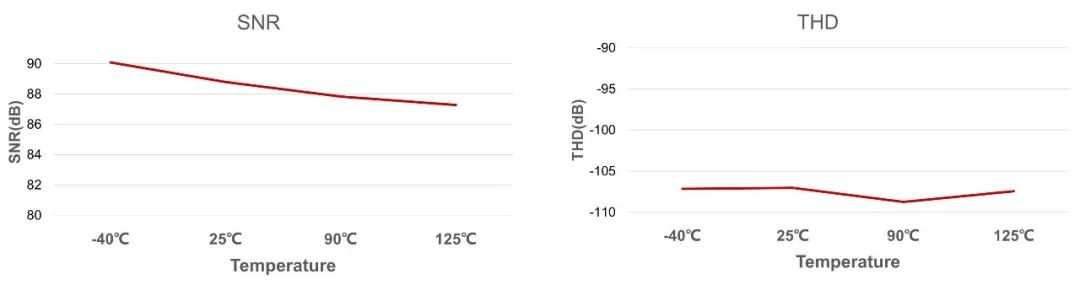

● 全温范围稳定的SNR和THD性能;

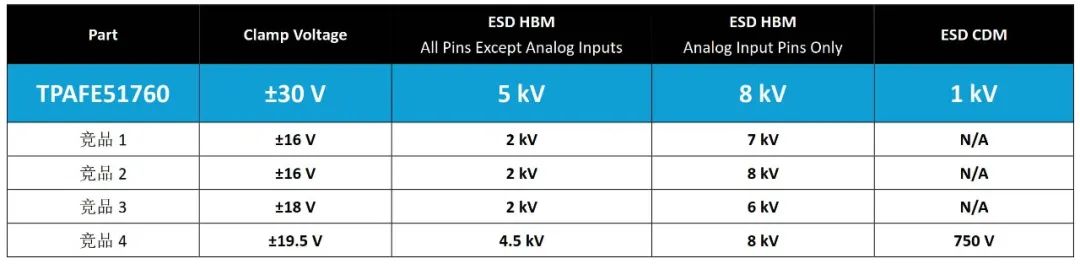

● 输入耐压和ESD能力行业领先。



TPAFE51760典型应用

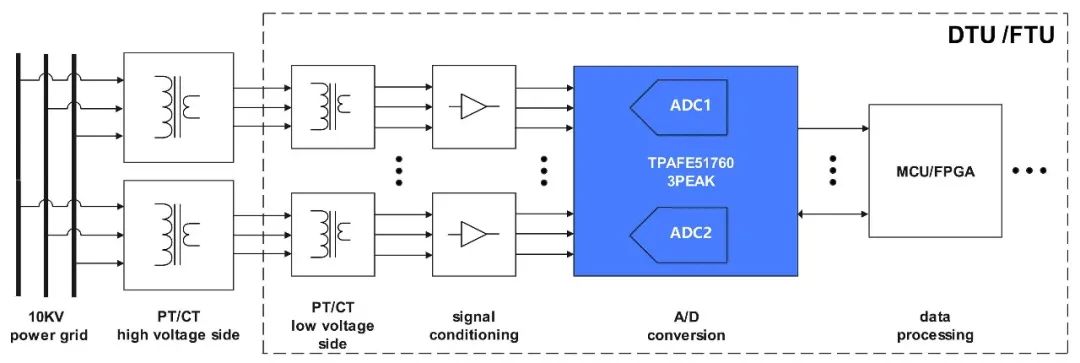

下图为电力行业DTU/FTU典型应用框图,电力输电网的三相电压和电流信号通过两级电压/电流互感器后直接或者通过运放做信号调理后输入到ADC,ADC把模拟信号转换为数字信号传输给后面的MCU进行处理和控制。


由于TPAFE51760集成了模拟信号前端处理电路,输入电压范围可达±10V,因此大多数应用也可以不需要信号调理电路


TPAFE51760产品特性

● 16Bit、16 通道、集成模拟前端的ADC
● 内置双路逐次比较型ADC,同步采样,吞吐率达1MSPS
● 独立的可编程模拟输入范围:
   真正的双极性: ±10V, ±5V, ±2.5V
● 供电电压:
  模拟输入5V;
  VDRIVE供电电压1.71 V~VCC;

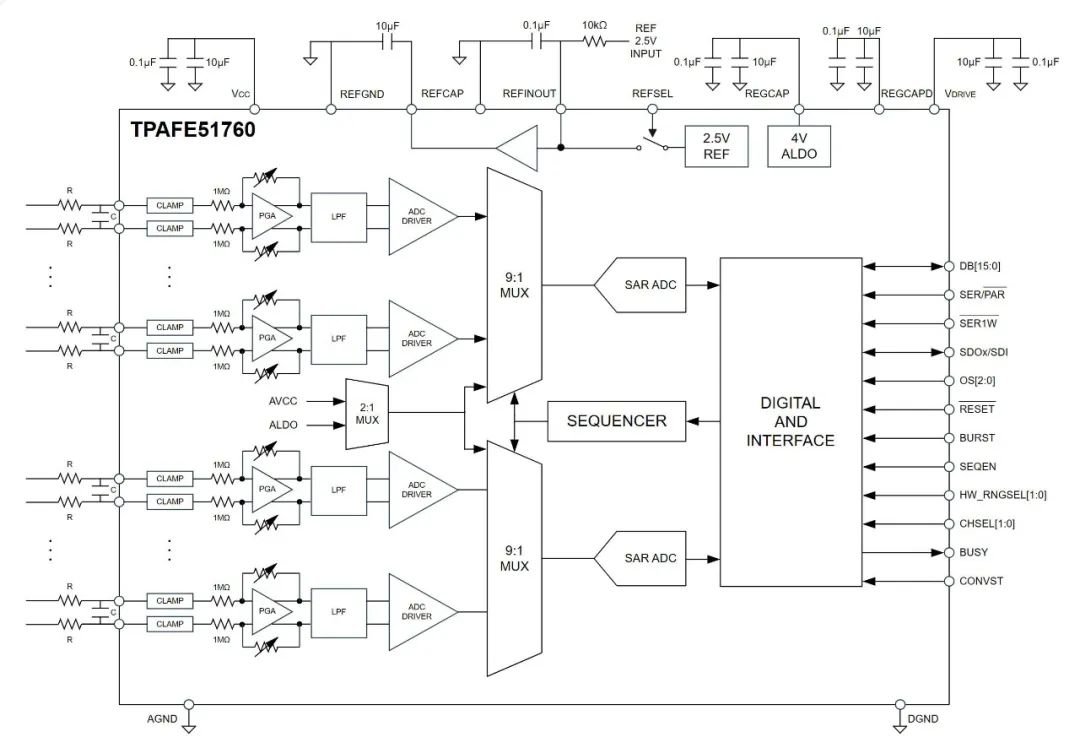

● 高度集成的模拟前端:
   1MΩ 模拟输入阻抗;
    可编程增益放大器;
    模拟低通滤波器;
    内置高精度基准和基准缓冲器;
    双通道16Bit  1MSPS  SAR ADC;
    ±30V模拟输入过压钳位;
    8kV ESD。
● 灵活的数字输出和通信接口
        芯片内通过数字滤波器可实现过采样;
        序列器支持突发模式;
        并口和兼容SPI串口;
        可选循环冗余校验(CRC)错误检查;
        自诊断功能;
        软件/硬件配置。
● 性能
        SNR: 89dB典型值在1MSPS;
        SINAD: 88.7dB典型值;
        THD: −102dB典型值;
● 封装: LQFP 80-pin 14 mmX14 mm
● 工作温度范围: −40°C to +125°C

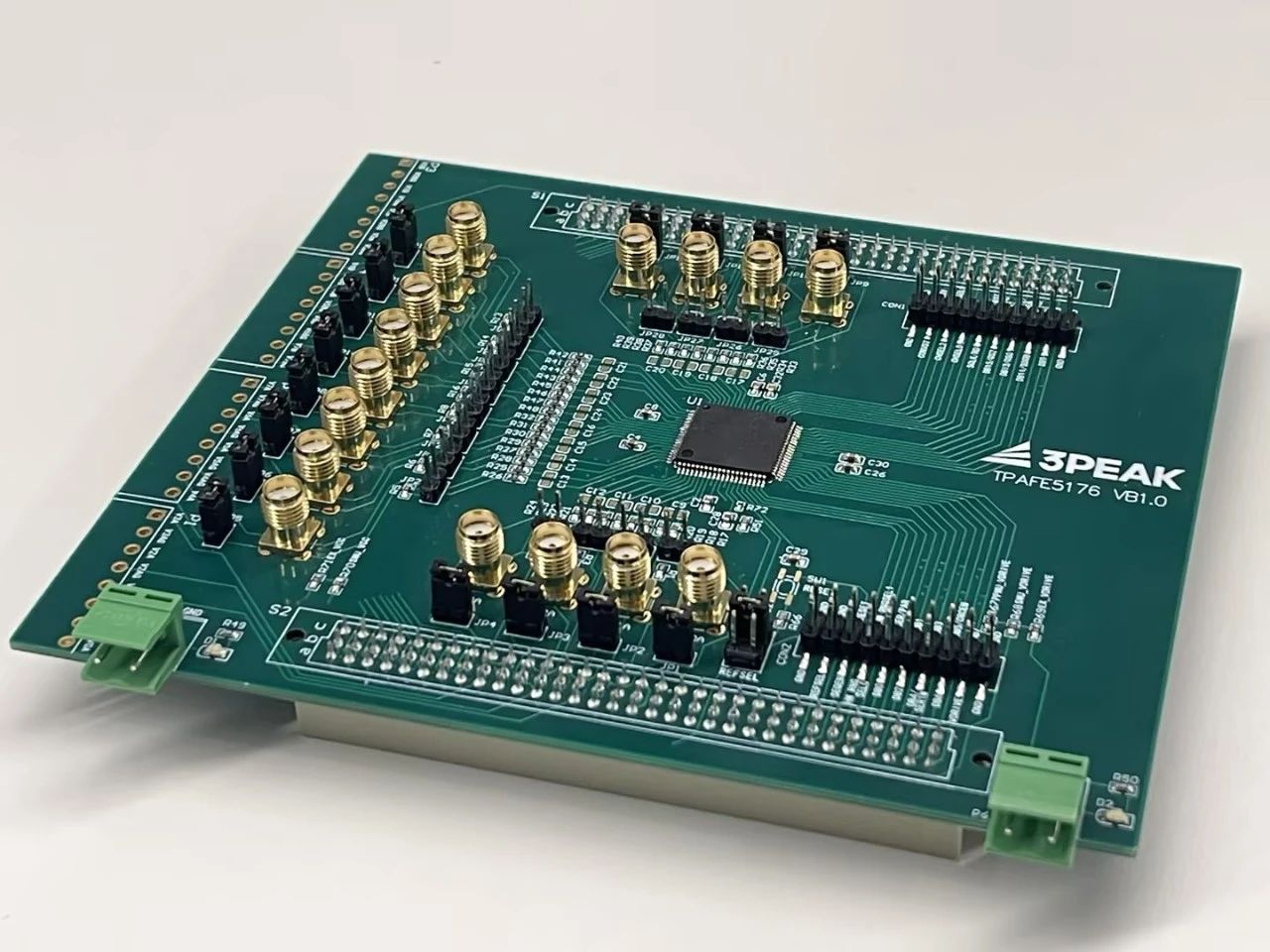

TPAFE51760已量产,可提供样品和评估板。


如有需求请联系瑞彩电子当地销售团队或邮件至reecam@reecam.net。
