基于GD32E230冰箱柜变频驱动解决方案

∎ 单电阻采样，FOC正弦波控制；

∎ 转速精度±10RPM；

∎ 背压（0.5Mpa）平稳启动；平衡压（0.4Mpa）平稳启动；

∎ 过/欠压、过流/过功率、缺相、堵转等保护功能；

∎ 浪涌4KV、群脉冲3KV、新辐射；

∎ 双宽变频、精确控温、低噪声；

∎ 高低电压兼容，低压110Vac、高压220Vac；

∎ 新国标谐波Class D。

• 内核：Arm Cortex-M23

• Max Speed：72MHz

• Flash：16~64K

• SRAM：4~8K

• 高速高精度（12bit）ADC×1@2Msps，最大10通道

• 高级定时器×1，支持三相PWM互补输出和死区管理

• 通用定时器（16bit）×5

• 基本定时器×1

• 通信接口：SPI×2、I2C×2、USART×2、I2S×1、Comp×1

• 供电电压：1.8~3.6V

• 工作温度：-40℃~85℃工业级温度范围

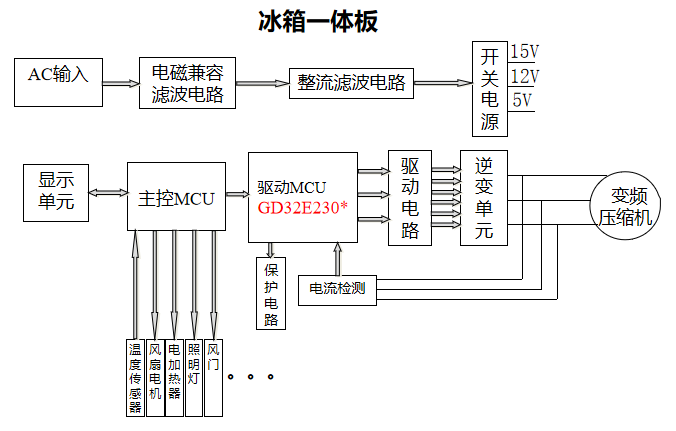

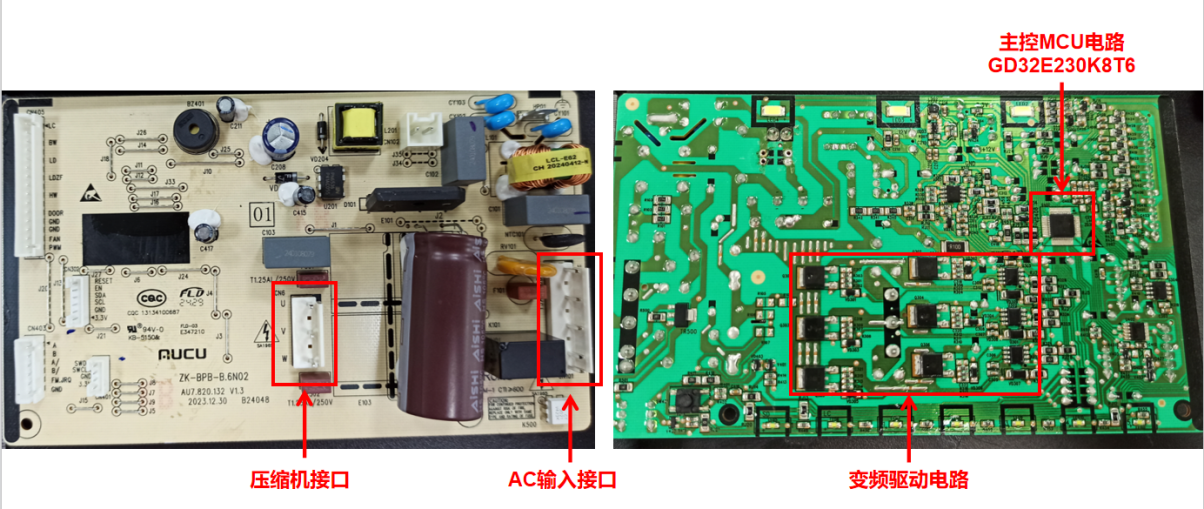

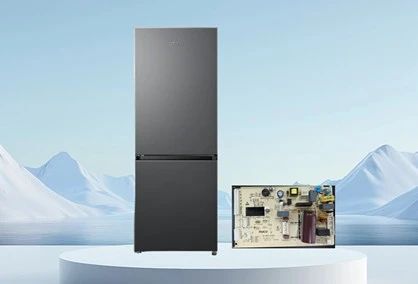

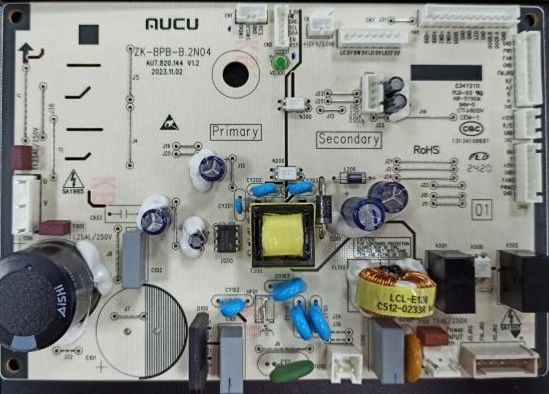

1、二合一冰箱控制板

模块特点

∎ 冰箱驱动、主控二合一控制板，支持110Vac、220Vac两种电压输入。

∎ 支持外接显示板。

∎ 4-6路温度传感器；3-6个门开关检测；3-6路LED输出；1-4个风扇电机；1-3个风门控制；1个温湿度检测接口；3路交流加热器；1个变频压缩机。

∎ 过/欠压、过流/过功率、缺相、堵转等保护功能。

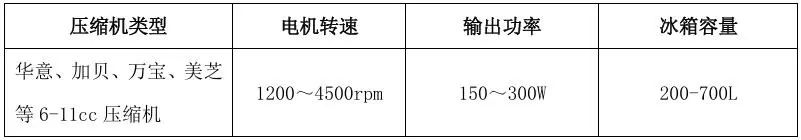

适用压缩机

模块特点

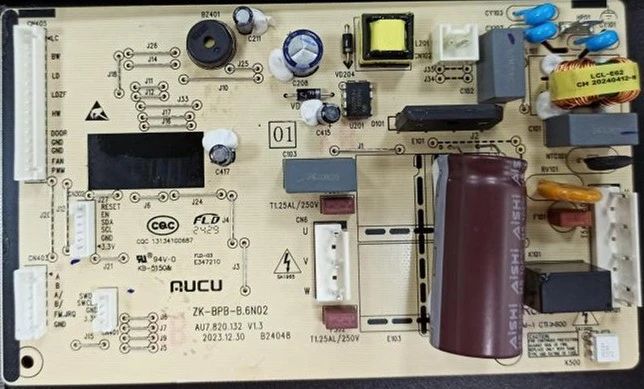

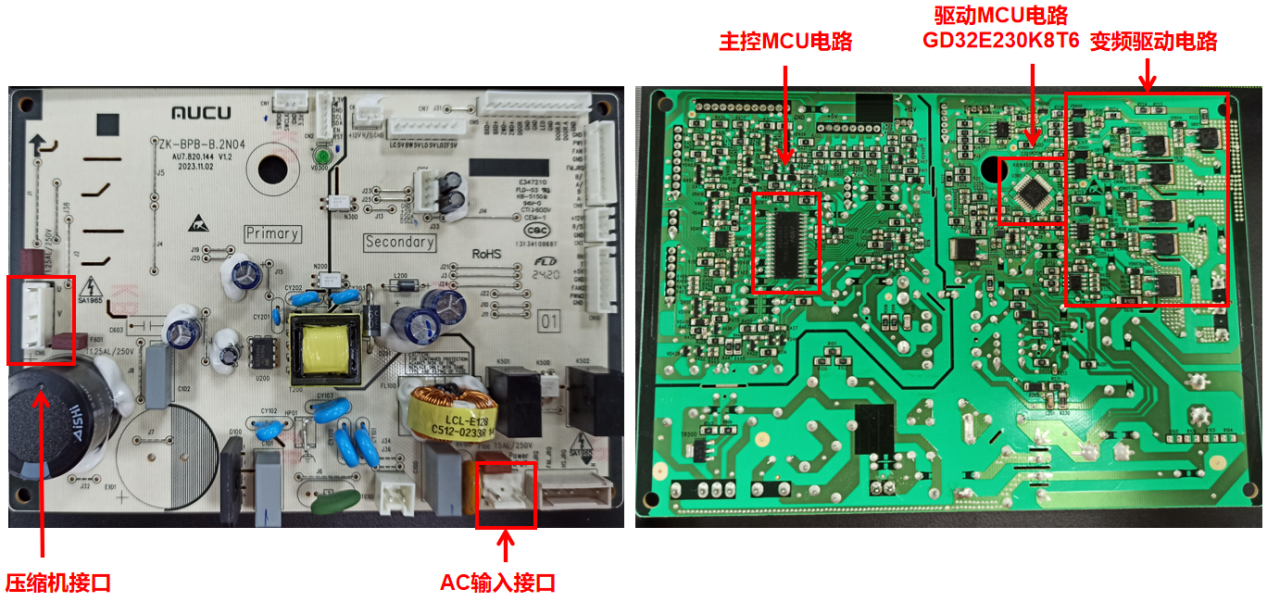

∎ 冰箱驱动、主控、照明三合一控制板，支持110Vac、220Vac两种电压输入。

∎ 5路温度传感器；门开关检测；1-2个按键输入；7-10个档位灯；冷藏室照明；1个风扇电机；1个风门控制；2路交流加热器；1个变频压缩机。

∎ 过/欠压、过流/过功率、缺相、堵转等保护功能。

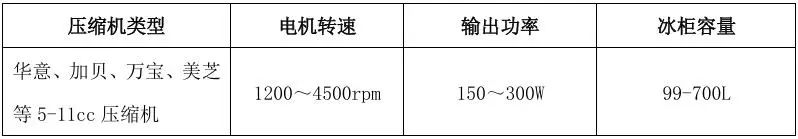

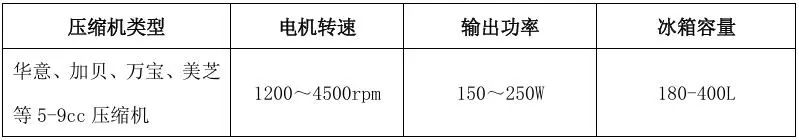

适用电机

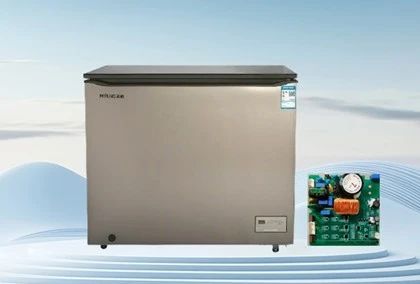

模块特点

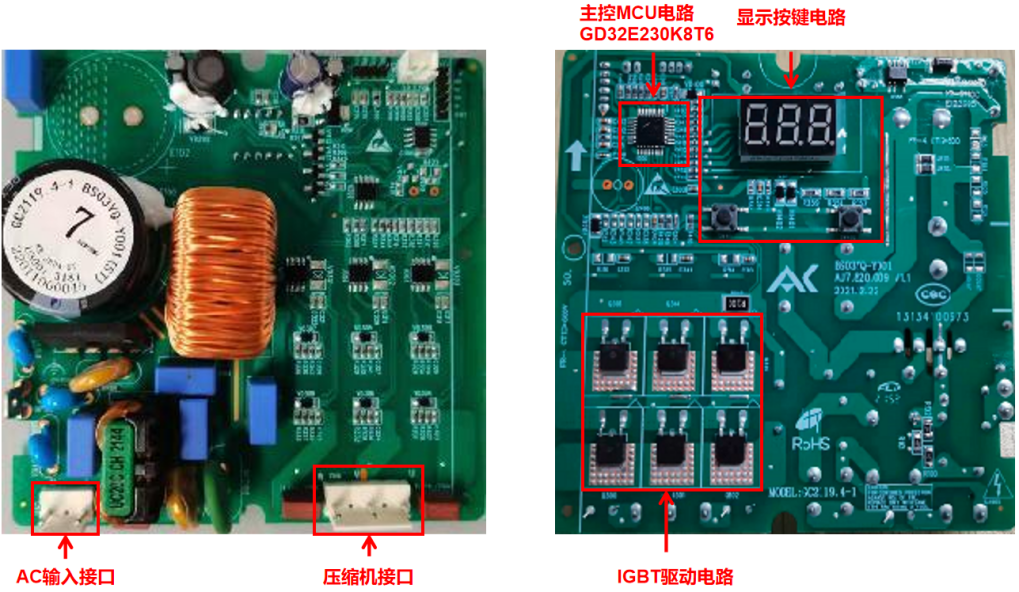

∎ 冰柜驱动、主控、显示多功能控制板，支持110Vac、220Vac两种电压输入。

∎ 1-2路温度传感器；2个按键输入；数码管显示；1个变频压缩机。

∎ 过/欠压、过流/过功率、缺相、堵转等保护功能。

适用电机
