基于GD32C2x1落地扇驱动解决方案

发布时间：2025-11-28 浏览次数：19 作者：GD32MCU

风扇为我们的生活带来了清凉与舒适，是炎热季节中不可或缺的电器之一。在风扇方案开发中，高效节能、低噪音、风速调节精准、智能控制、安全防护等，都是在开发过程中经常会遇到的技术难点。

基于GD32C2x1 MCU的电风扇方案在针对功耗、降噪的技术难点，有针对性的一一解决，并取得了新的突破，整体方案在体感与成本两方面都取得不错成果。

方案性能介绍

✦ 支持直流/交流电机：电机运转低噪音

✦ 扇叶平衡校正：旋转震动低噪音

✦ 节能：最小功率低至22.3W（直流风扇）

✦ 快速可靠启动：ms级响应速度，风速随心所动

大风量：7羽叶片，风量高达28m³/min

✦ 智能控制：3种控制方式无缝切换，按键、语音、手机灵活控制

✦ 智能场景：配合家电使用，可以加速热气/冷风的室内循环，加快升温/降温速度

✦ 睡眠模式：结合人体睡眠规律，智能控制电机转速，呵护睡眠

✦ 安全防护：多重电路防护；童锁功能；使用安全格栅，防止手指误入

✦ 大角度送风：水平90°自动摇头，36°俯仰调节，多角度广幅扫风

✦ 使用灵活：台地两用，高低自由切换，满足各种需求

✦ 结构简单：模块化设计，轻松拆装

应用框图

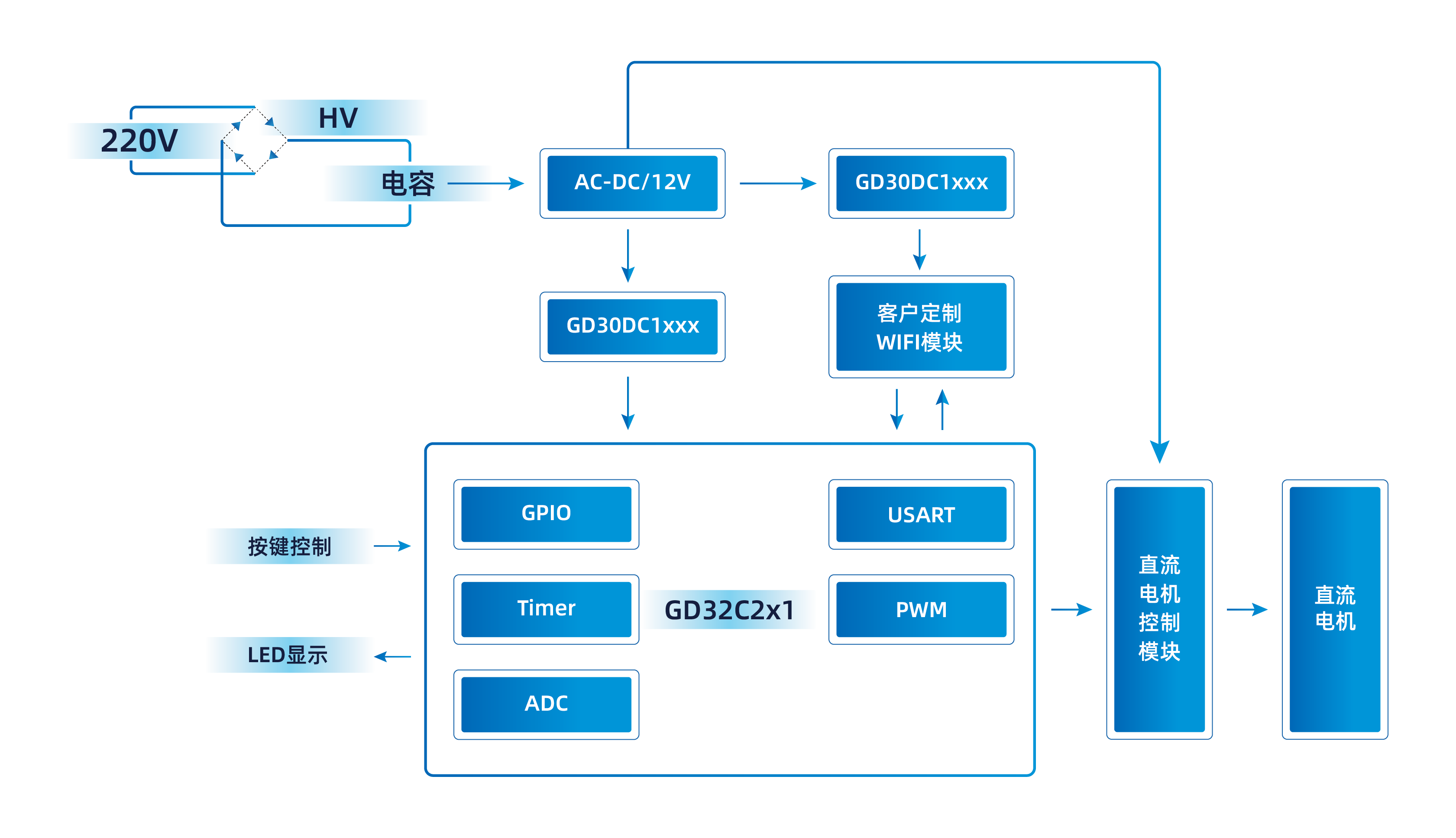

方案一：直流风扇

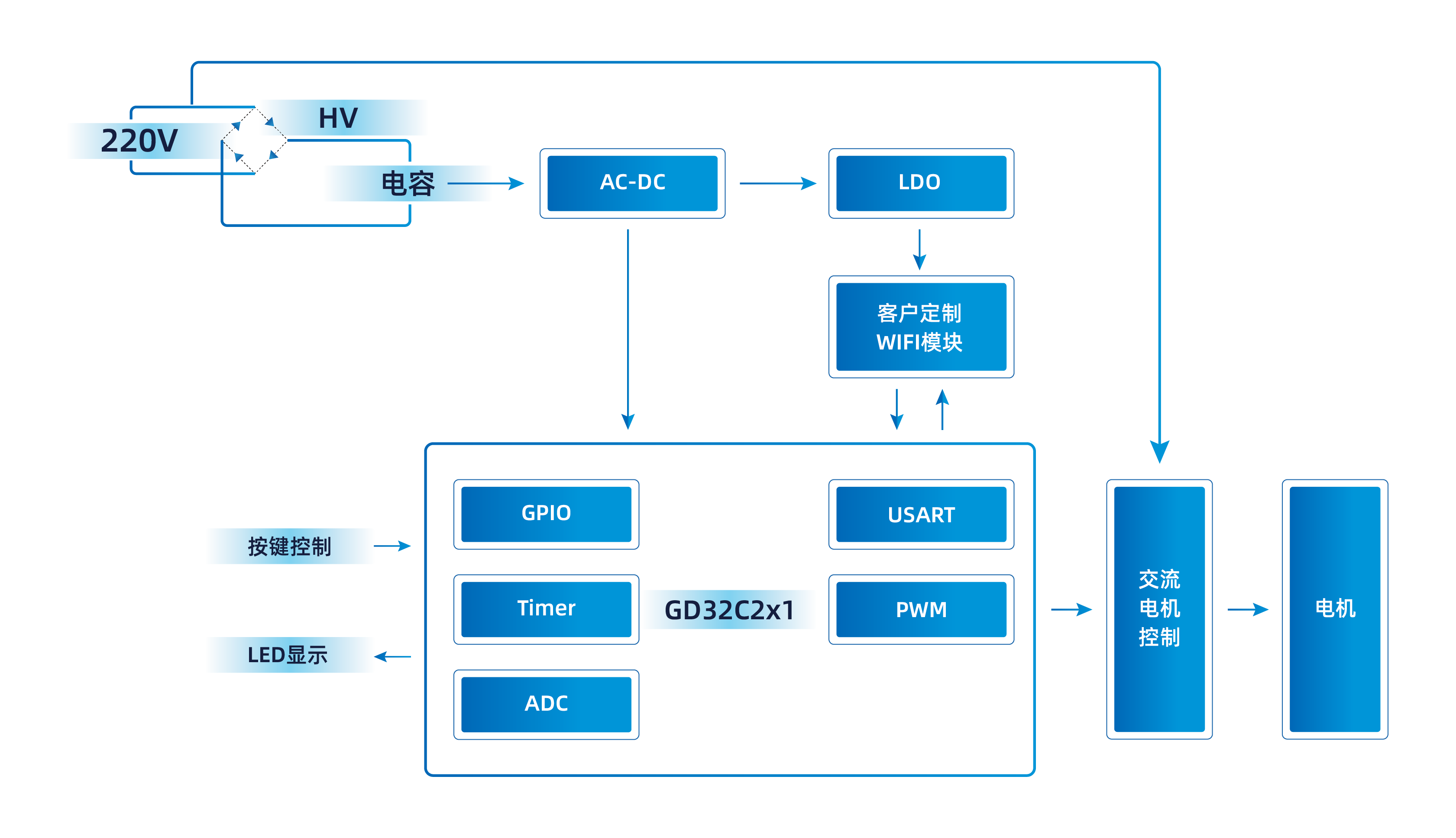

方案二：交流风扇

GD32C2x1性能参数

✦ 内核：Arm Cortex-M23

✦ Max Speed：48MHz

✦ Flash：64K

✦ SRAM：8K

✦ 高速高精度（12bit）ADC×1 @ 1.6Msps，最大10通道

✦ 高级定时器×1，支持三相PWM互补输出和死区管理

✦ 通用定时器（16bit）×4

✦ 基本定时器×1

✦ 芯片外设：SPI×2、I2C×1、USART×2、RTC×1

✦ 供电电压：2.3~5.5V

✦ 工作温度：-40℃~85 ℃工业级温度范围
